Mantelstroom filter / line isolator

Heden avond een uurtje ontspannen in de shack geknutseld (was weer even geleden). Ik wilde nog steeds een Mantelstroom filter bouwen voor de endfed antenne, ook wel door andere line isolator genoemd.

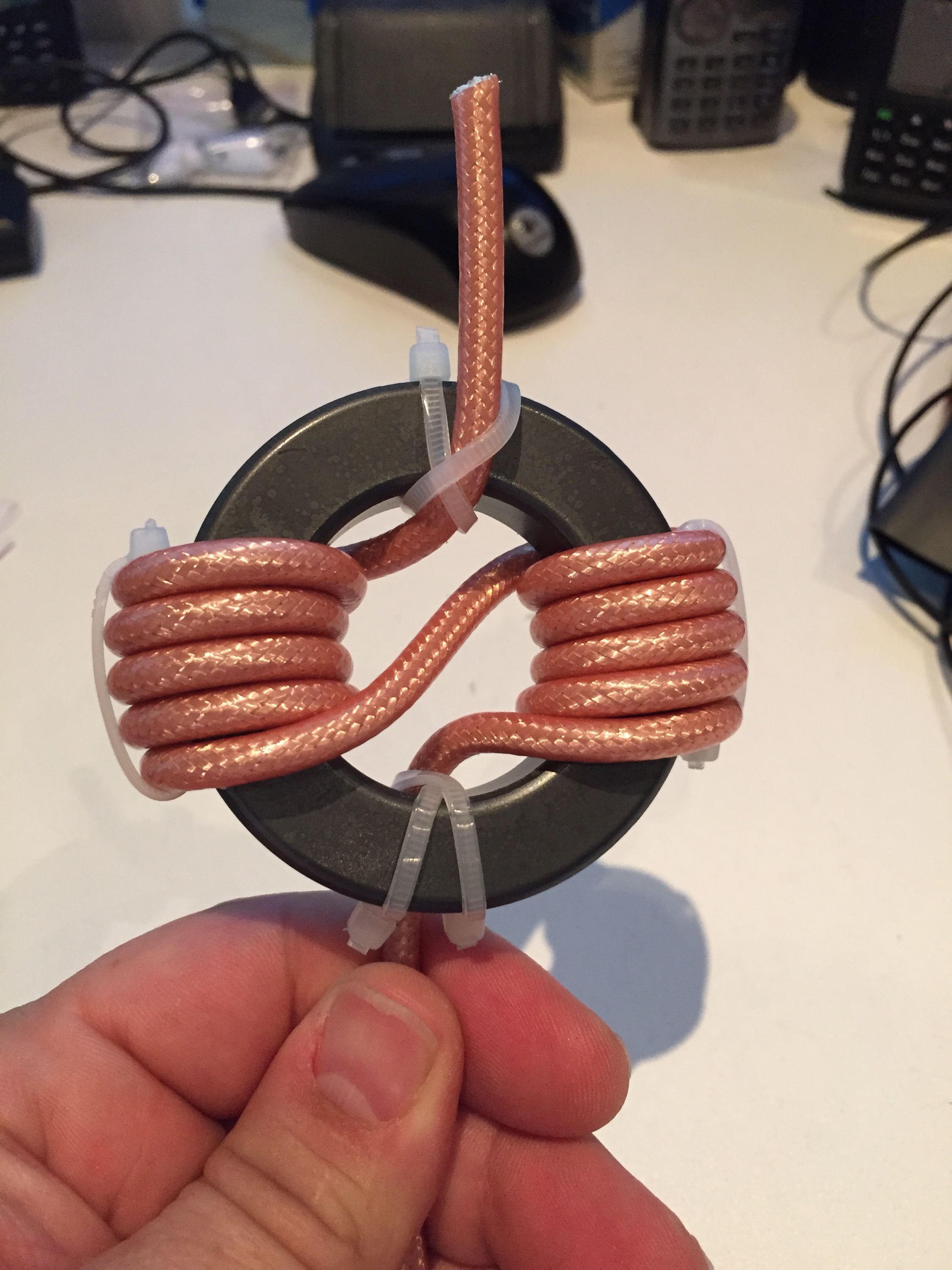

Ik heb hiervoor een grote ringkern genomen en daar omheen rg142 gebruikt, dit zou best wat vermogen moeten kunnen hebben. Zal hem zelf gebruiken met maximaal 200watt want meer kan ik momenteel niet maken.

De kern is gewikkeld en kastje gebord maar moet het geheel nog in elkaar zetten, misschien van de week als ik zin kan vinden.

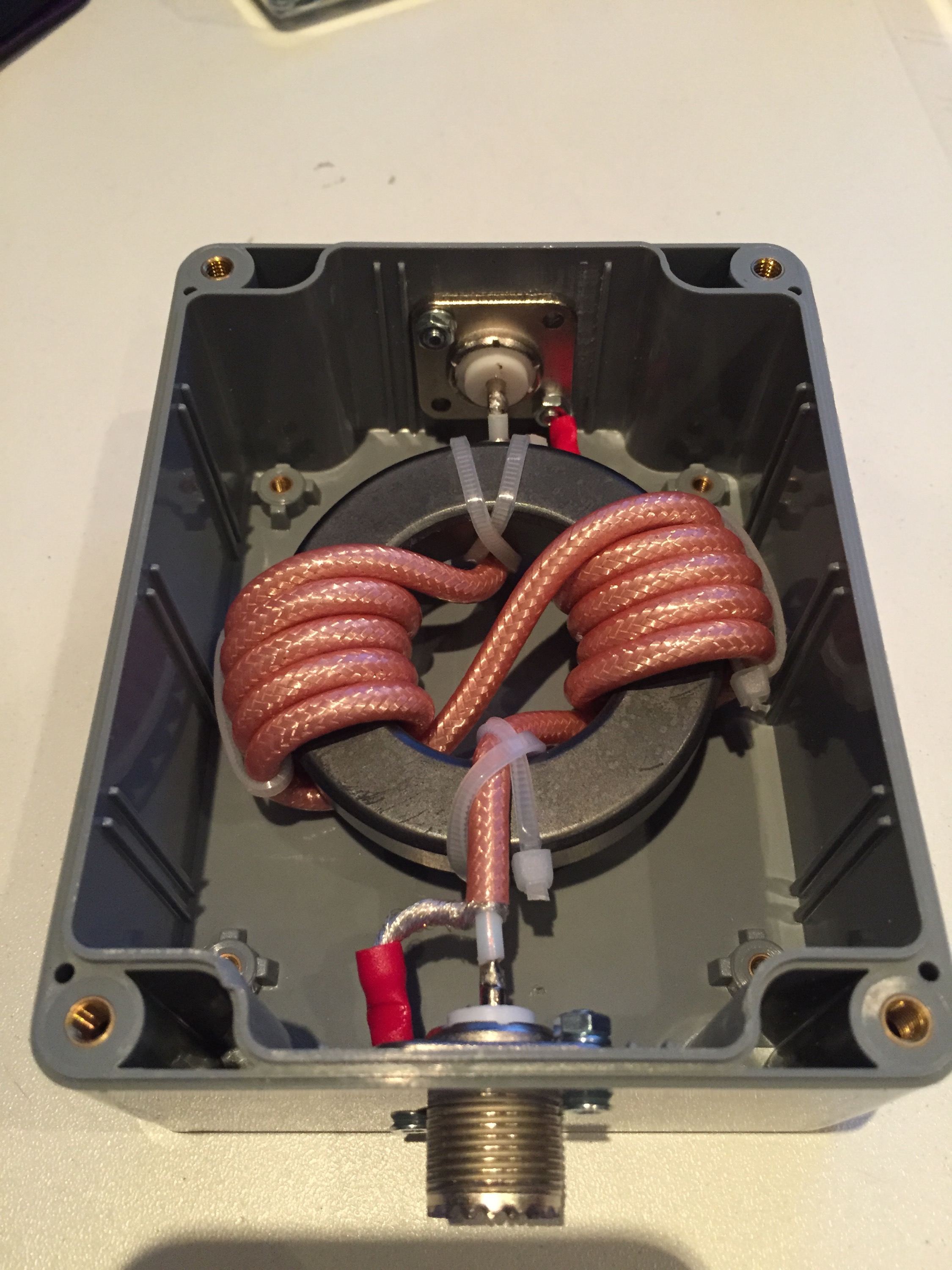

Vandaag maar eens het kastje gemaakt en de boel erin gemonteerd.



Bladwijzer de permalink.

20 reacties op Mantelstroom filter / line isolator

  1. Cor Struyk, PA0GTB zeggen:

    ik ben benieuwd naar je praktijkervaringen
    voor mijn vakantie antenne mini G5RV moet ik ook nog een mantelstroomfilter bouwen

    • Michael zeggen:

      Hallo Cor,

      Sorry voor de late reactie maar druk druk druk…

      Ik vindt het goed werken, gebruik het voornamelijk om rf in de shack te voorkomen en dat werkt goed. Kennis van me gebruikt hem ook met de g5rv en hij vindt dat de antenne wat rustiger is geworden. Zou het gewoon proberen want voor een paar centen heb je er al een gemaakt.

      Veel plezier met knutselen!

  2. cor Struyk, PA0GTB zeggen:

    Dank je voor reactie
    Moet er beslist een gaan maken want op de vakantie had ik weer veel last
    wat is het type kern wat je gebruikt hebt
    en jet type coaxkabel ?
    Heb je ergens nog een recept (beschrijving…hi )

    bvd

  3. cor Struyk, PA0GTB zeggen:

    Kern FT-40-31gevonden
    moet nu nog een stukje coax van ca 1 mtr hebben om te wikkelen
    Heb je toevallig nog iets liggen wat je in een enveloppe kan stoppen ? Kan hier in de buurt niks vinden

    • cor Struyk, PA0GTB zeggen:

      FT240-31 bedoelde ik

      • Michael zeggen:

        Gebruik idd een ft240-31 en de coax in dit geval is rg142, dit is geen goedkope coax maar wel top spul wat ook beetje vermogen kan hebben. Je zou ook rg58 kunnen gebruiken als je niet al te veel power maakt.

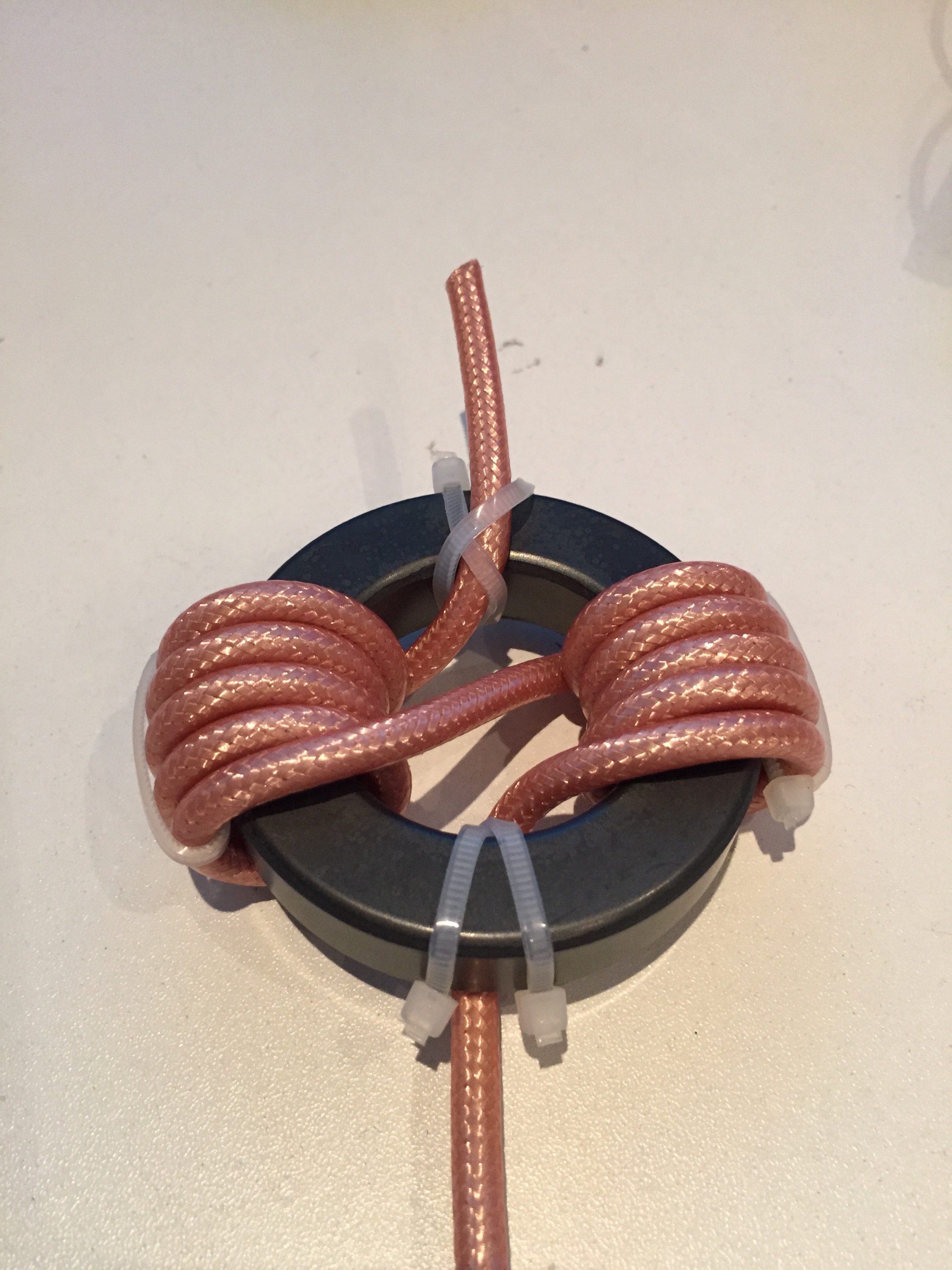

        Wat betreft hoe hij gewikkeld moet worden is goed te zien op de foto’s maar waar het op neer komt is: 5x door de kern waarna schuin oversteken en in tegengestelde richting 5 wikkelingen.

  4. mauits zeggen:

    waar plaats je het filter ? in detail aub
    Mvg

  5. Maurits zeggen:

    Ik heb hem achter de TX gezet het is trouwens een mantelstrrom filter ,moet je coax buitenmantel filteren tegen ongewenste signalen of ruis zoals wij dat noemen .Ik heb de FT240-43 gebruikt werkt in de hogere banden .Verschil is 2 S punten normaal 3 is nu 1 geworden .Ik ga mij een FT240-31 bestellen en ze achter elkaar zetten .Word vervolgt 73,

  6. Cees zeggen:

    Mooi mantelstroom-filter, kan je mij aangeven wat de maatvoering/type/fabrikant is van de kunststof behuizing ?
    Alvast bedankt en m.vr.gr,

    Cees PA3FCE (www.ljy.nl)

    • Michael zeggen:

      Wat late reactie maar komen bij communicationworld vandaan. Overigens werkt de filter niet top, er is een betere in de maak maar duurt nog even. Zal die dan ook posten.

  7. Dick zeggen:

    Beste Heren;

    Wie kan mij vertellen waar je hier in Nederland de Farrietring T 240-31 kunt kopen en wat ze kosten.
    Hoor het graag.

    Met vriendelijke groet,

    Dick

  8. Dick zeggen:

    Michael waar kun je de coax kabel RG142 kopen.
    Heb al een paar instanties gemaild, maar krijg telkens het antwoord hebben we niet.
    Hoor het graag.

    Met vriendelijke groet,

    Dick

  9. Dick zeggen:

    Michael heb jij ook ervaring met deze mantelstroomfilter met een HF verticale antenne.

    Groeten Dick
