W6PQL 2m kilowatt project

Momenteel ben ik bezig om het ontwerp van Jim W6PQL voor de 2m amp te bouwen. Hiervoor heb ik diverse printen die Jim te koop aanbied gekocht zoals het RFdeck, controller, LPF en nog wat andere kleine printjes.
De bedoeling is deze amp in een 19inch kast te bouwen, is nog een hele klus.

Work in progress

De RF deck overzicht, is klaar moet alleen nog afgeregeld getest worden.

Werkzaamheden aan de behuizing, een 19inch kast, zijn ook gestart maar dit is nog een hele klus want veel handwerk. De grote rechthoekige gaten zijn allemaal uitgezaagd met de hand waarna afgewerkt met een vijl, dus ja kost wat tijd.

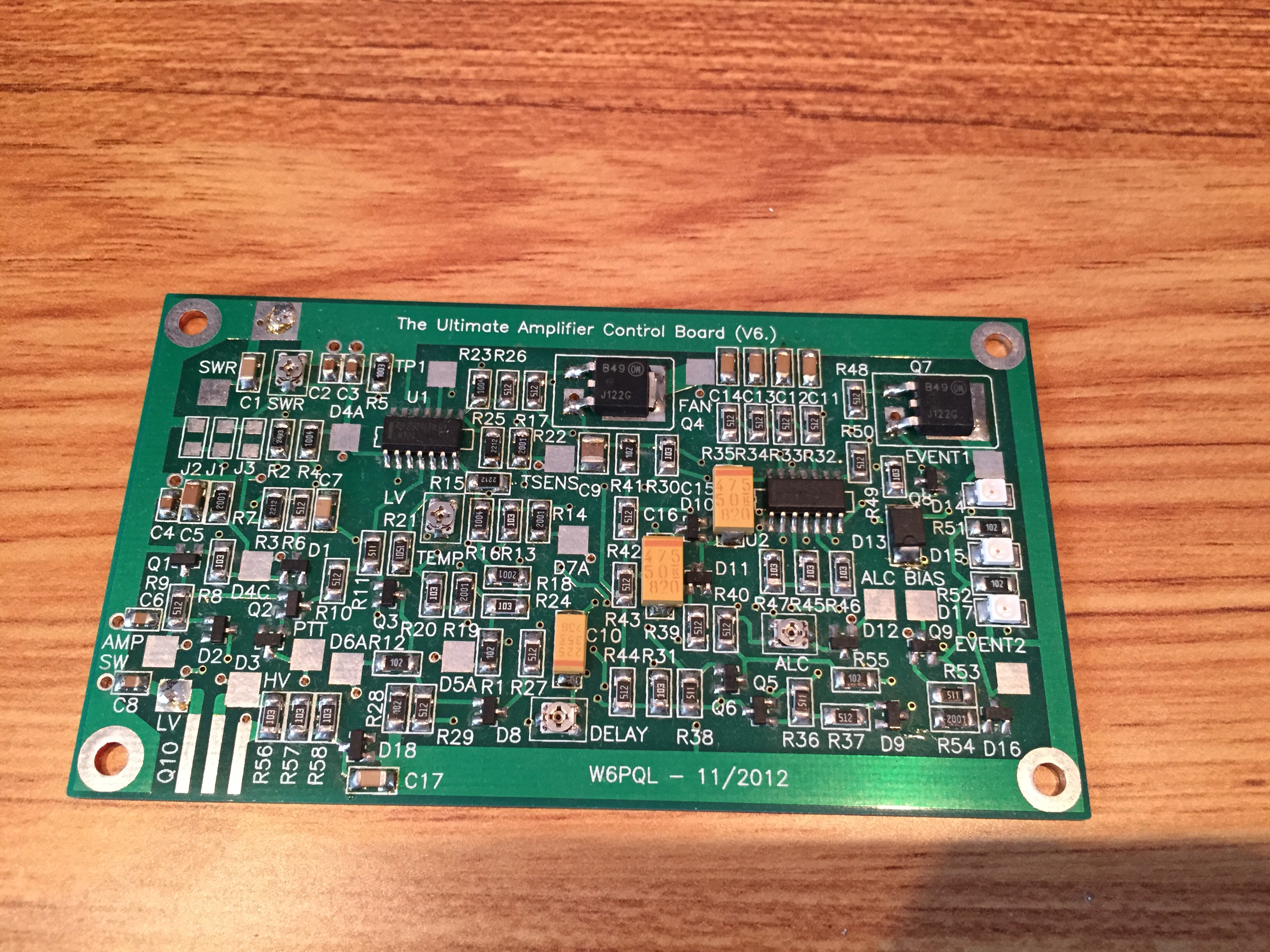

De controller is als bouwkit gekocht en dus moest deze zelf gesoldeerd worden, voor het eerst een hele smd kit gesoldeerd. Heb al veel gedaan met smd solderen dus dat was geen probleem, leuk om te doen dat priegel werk!
IMG_20151028_122417
